マスターバッチのMFIテスト:測定方法と分散を予測する理由

（一）どのように測定されるか

MFI-溶融物の質量流量(MFR)は、g/10分で表され、1つの質問に答えます:固定温度と負荷下で、標準ダイ(Ø2.0 95 mm×8 mm)を10分間に何グラムの溶融物が通過するか。

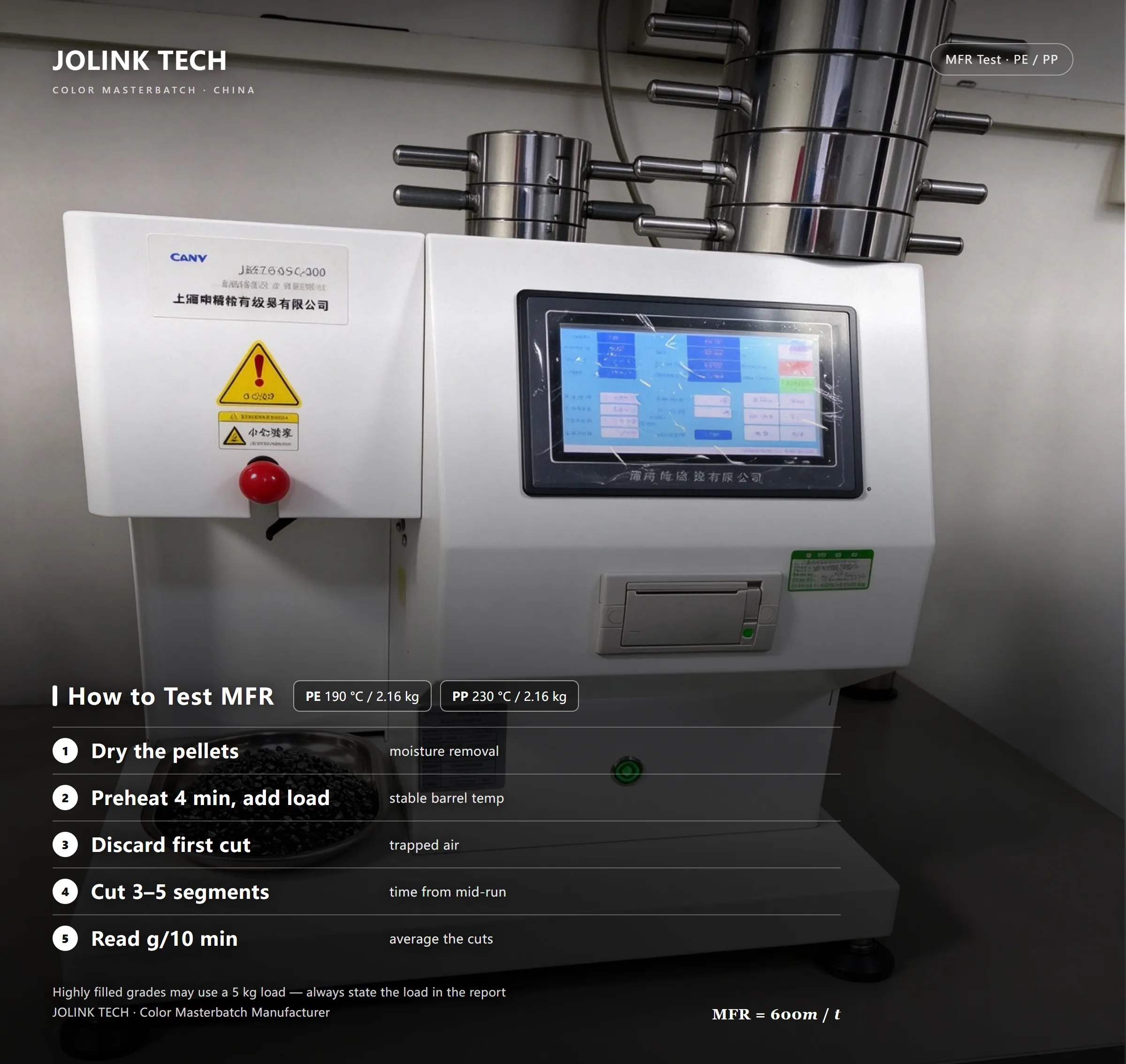

私たちは、キャリア自身の条件でISO 11 33-1/ASTM D 1238に従います: PEマスターバッチの場合は190°C/2.16 kg、PPの場合は230°C/2.16 kg。大量充填グレードは5 kgで実行できますが、条件は常にレポートに記載されています。サンプルは乾燥され(PET、PA、ABSシステムには必須)、充填および圧縮され、4分間予熱され、最初の押出物である気泡を含む部分は廃棄されます。その後、固定間隔で3ー5回の切断が行われ、重量が測定されます。MFR=600 m/t。

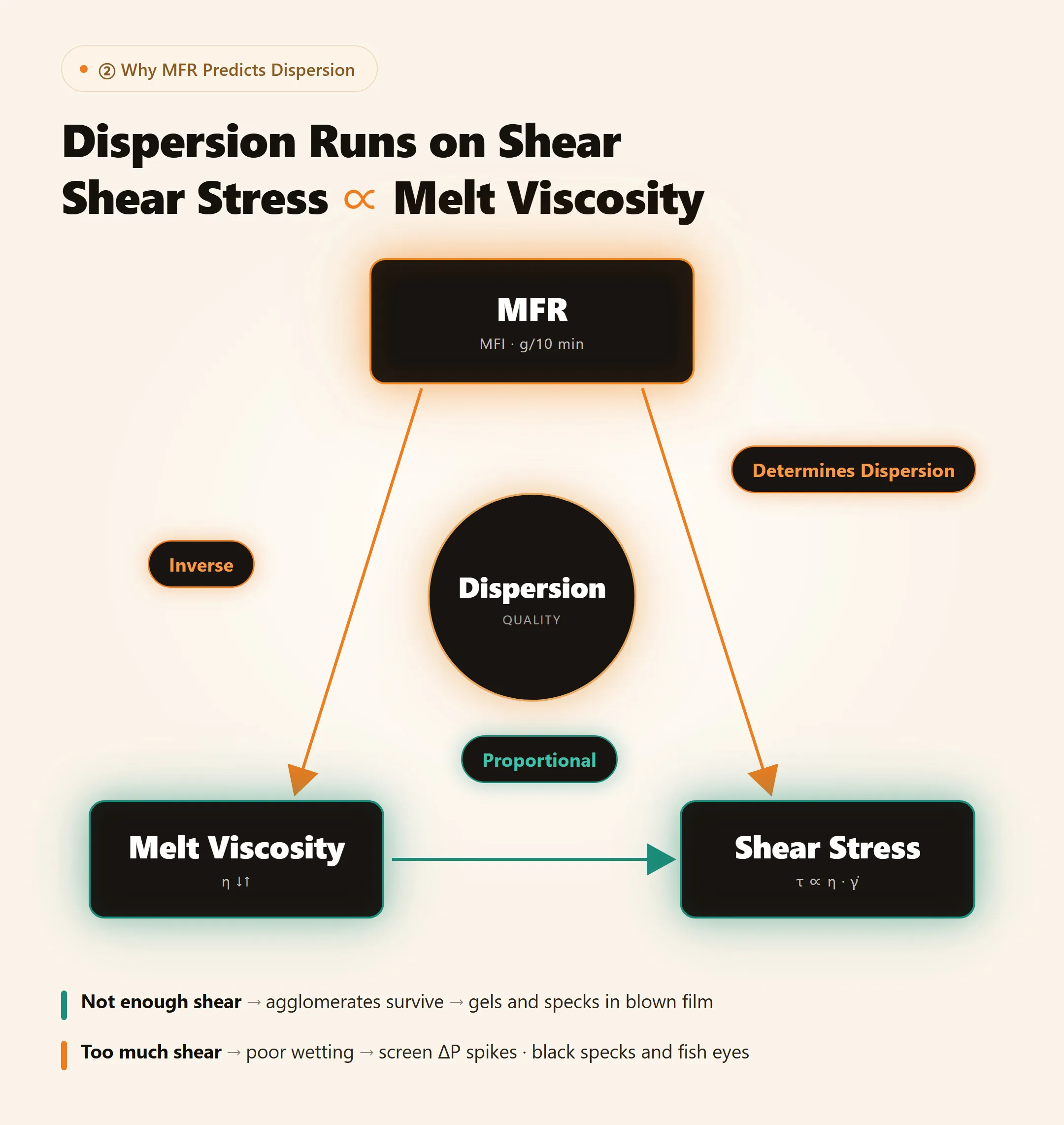

（二）なぜそれが分散と相関するのか

分散はせん断過程です。せん断応力は溶融粘度に比例し、粘度はMFIの逆数です。

低いMFIは高分子量と高粘度を意味します。ツインスクリュー内のTiO2とカーボンブラックの凝集体に強いストレスがかかるため、クラスターが分解されます。しかし、押しすぎると濡れが悪化し、スクリーンパック圧力スパイクが発生し、ゲル、斑点、フィッシュアイができます。

高いMFIは鏡像です-速い濡れと簡単な流れですが、十分なストレスはありません。凝集体は無傷で生き残り、吹き飛ばされたフィルムのピンホールとして現れます。

したがって、MFIは最大化または最小化する数値ではありません。 過程ウィンドウそれは、キャリアの分子量がその窓の中にあるかどうか、ロットが一貫しているかどうか、および化合物が分解されたかどうか(MFIドリフトアップ=チェーン切断)、または架橋されたか汚染されたかどうか(MFIドロップ)を示します。MFIが固定された製剤にドリフトする場合、分散はほとんど常にそれと一緒にドリフトします。

（三）一つの注意点

MFIは健康チェックであり、分散読み取りではありません。高度に充填されたマスターバッチでは、値は複合的であり、同じ配合内でのみ比較可能です。最終分散は、フィルター圧力値(FPV)、ブローフィルムまたはプレスプラークの粒子数、および色の強度によって確認されます。
